JV-BB Oval Çarklı Debimetre
- Kimyasal enjeksiyon ve hassas dozajlama sistemleri
- Kara ve deniz üstü kimyasal enjeksiyon skidleri
- Yakıt tüketimi ve yakıt transfer ölçümleri
- Denizcilik yakıt izleme sistemleri
- Hidrolik test tezgâhları
- Hidrolik konumlandırma ve silindir kontrol sistemleri
- Soğutma sıvısı debi takibi
- Makine ve yatak yağlama sistemleri
- Yağ ve gres dozajlama uygulamaları
- Pompa performansı ve malzeme tüketimi takibi
- Otomotiv üretim ve dolum hatları
- Boya, kaplama ve malzeme harmanlama prosesleri
- Tarım makinelerinde yakıt tüketimi ölçümü
- Petrol ve doğal gaz uygulamaları
- Yüksek basınçlı proses hatları
- Darbeli ve çift yönlü akışların ölçülmesi
- Düşük ve orta viskoziteli, aşındırıcı olmayan akışkanların ölçülmesi
Ölçüm doğruluğu:
30 cP akışkanla tam ölçüm aralığında ±%0,5; uygun sensörlerle opsiyonel ±%0,25
Tekrarlanabilirlik:
±%0,1
Ölçüm oranı:
150:1’e kadar
Sıcaklık aralığı:
-40 °C ile +180 °C
Komple sistemin sıcaklık sınırı kullanılan sensöre bağlıdır.
Maksimum çalışma basıncı:
6.000 psi/420 bar’a kadar
| Model | Debi aralığı | Standart bağlantı | Maksimum basınç |
|---|---|---|---|
| JVx-12BB | 0,02–3,0 L/dk | 1/4 inç NPT | 6.000 psi/420 bar |
| JVx-20BB | 0,1–7,6 L/dk | 1/4 inç NPT | 6.000 psi/420 bar |
| JVx-30BB | 0,3–20,0 L/dk | 1/2 inç NPT | 6.000 psi/420 bar |
| JVx-60BB | 0,5–75,7 L/dk | 3/4 inç NPT | 6.000 psi/420 bar |
| JVx-80BB | 1,9–227 L/dk | 1¼ inç SAE Code 62 | 5.000 psi/345 bar |
| JVx-90BB | 3,8–454 L/dk | 1¼ inç SAE Code 62 | 5.000 psi/345 bar |
Bağlantı seçenekleri:
- 60BB ve daha küçük modellerde standart NPT bağlantı
- Opsiyonel BSPP ve alttan manifold bağlantısı
- 80BB ve 90BB modellerinde standart 1¼ inç SAE Code 62 flanş
- Opsiyonel NPT, JIC ve SAE flanş seçenekleri
Yapı malzemeleri:
- JVA gövde: 7075 yüksek mukavemetli alüminyum
- JVM gövde: 303 paslanmaz çelik
- JVS gövde: 316L paslanmaz çelik
- Dişliler ve rulmanlar: Paslanmaz çelik
- Mil: Paslanmaz çelik
- O-ring: FKM, FFKM veya PTFE
- Cıvatalar: Çinko kaplamalı karbon çelik; opsiyonel Inconel 718
Kalibrasyon:
- 12BB–60BB modellerinde dört noktalı kalibrasyon
- 80BB ve 90BB modellerinde yedi noktalı kalibrasyon

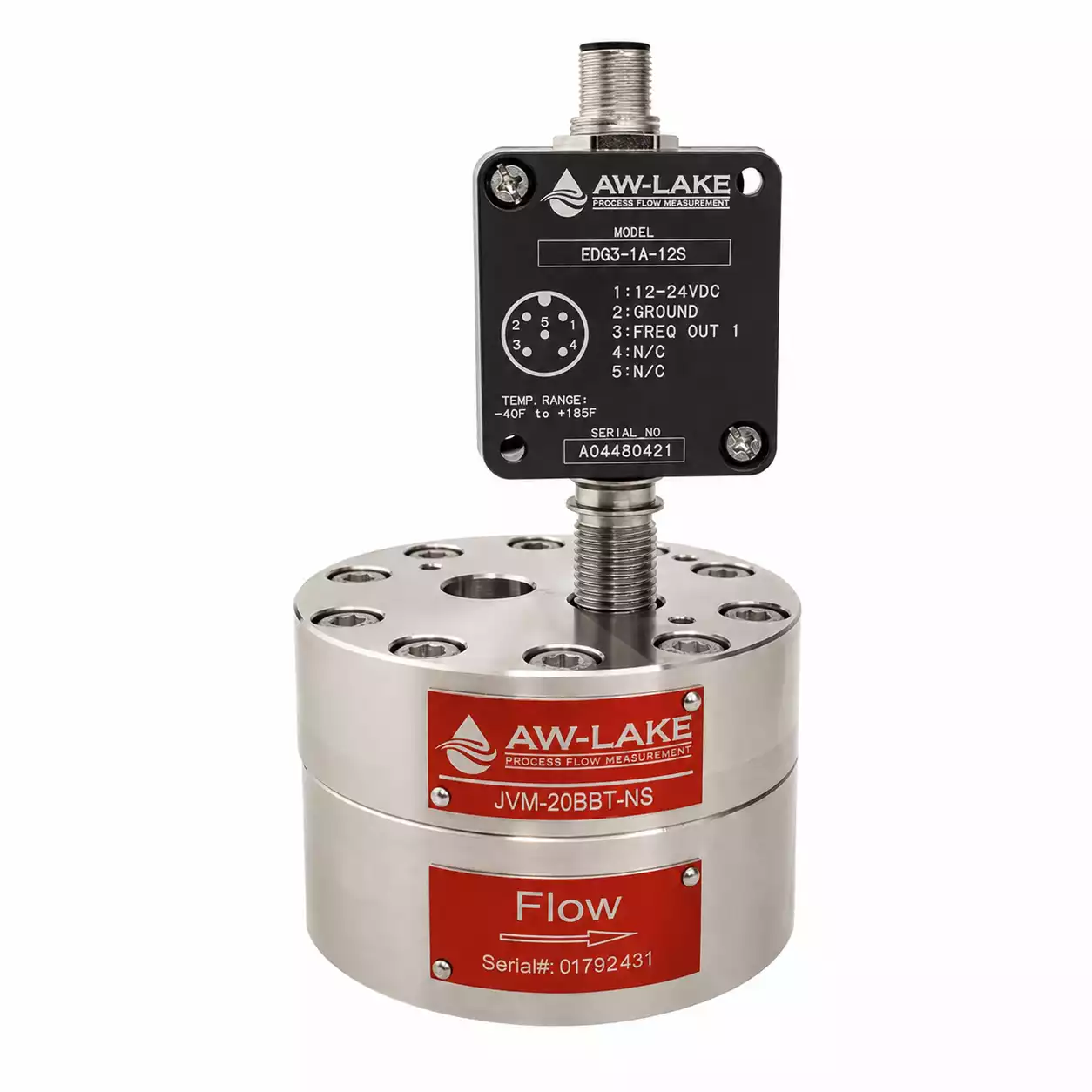

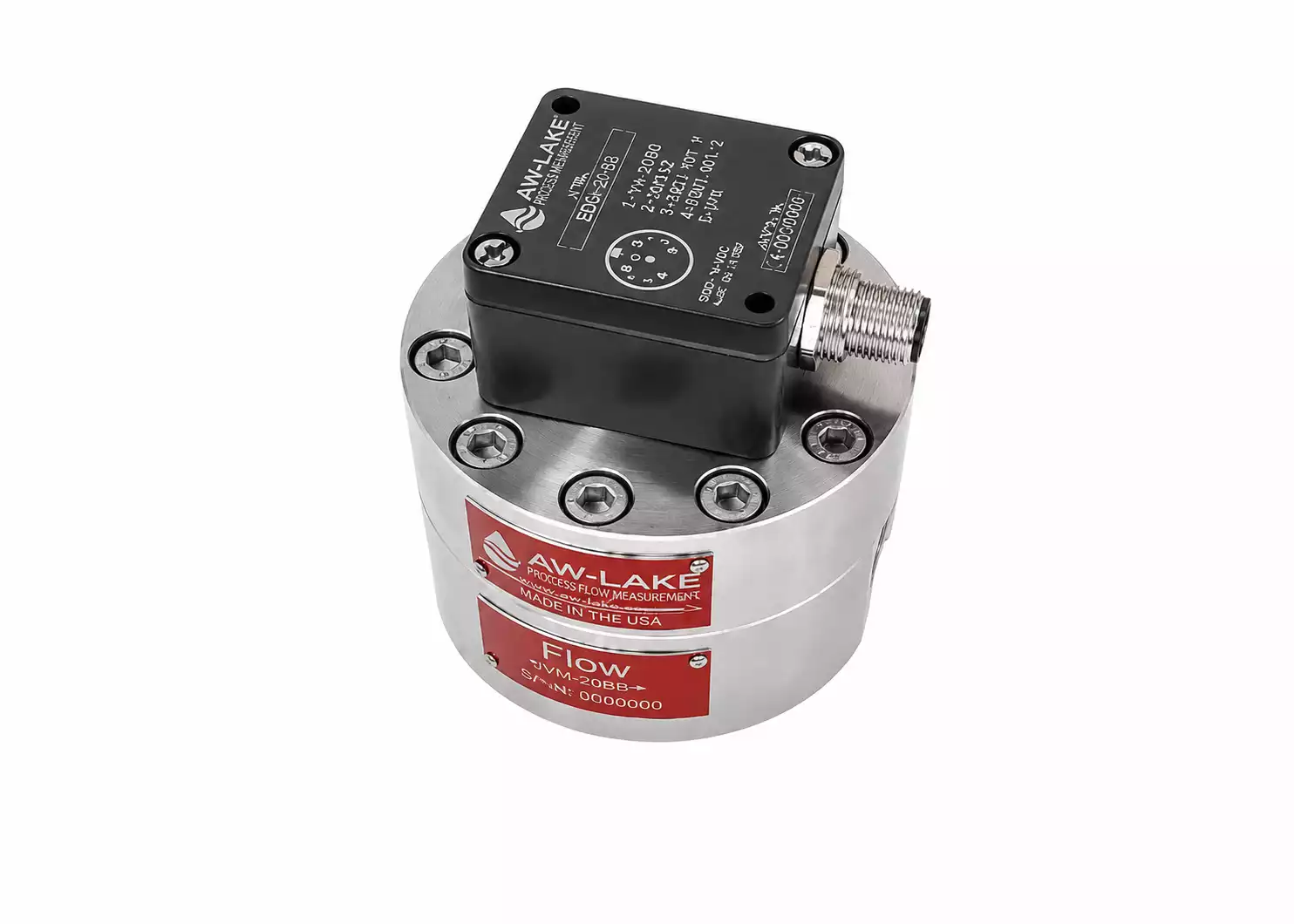

AW-Lake JV-BB serisi, düşük ve orta viskoziteli; yağlayıcı özelliğe sahip, aşındırıcı olmayan akışkanların hassas debi ölçümü için geliştirilmiş pozitif deplasmanlı dişli debimetredir.
Değişen viskozite koşullarında dahi yüksek doğruluk ve tekrarlanabilirlik sağlayan seri; hassas işleme toleransları, yüksek çözünürlük ve 6.000 psi’ye kadar basınç dayanımıyla zorlu endüstriyel uygulamalarda güvenilir ölçüm sunar.
- Tam ölçüm aralığında standart ±%0,5 doğruluk
- Uygun sensör seçenekleriyle ±%0,25’e kadar opsiyonel doğruluk
- ±%0,1 tekrarlanabilirlik
- 150:1’e kadar geniş ölçüm oranı
- 0,02–454 L/dk toplam debi aralığı
- 6.000 psi/420 bar’a kadar çalışma basıncı
- Dört noktalı fabrika kalibrasyonu
- Değişen viskozite koşullarından minimum düzeyde etkilenen ölçüm
- Kompakt ve dayanıklı endüstriyel tasarım
- Doğrusal boru mesafesi gerektirmeyen kolay montaj
- Çift yönlü debi algılama imkânı
- Alüminyum, 303 paslanmaz çelik ve 316L paslanmaz çelik gövde seçenekleri
- Frekans, analog, 4–20 mA, Modbus, HART, Bluetooth ve kablosuz haberleşme seçenekleri
- EDGE sensör ve gösterge ailesiyle uyumluluk
Ürün, akış verilerinin PLC, bilgisayar, uzaktan gösterge veya akıllı telefona aktarılmasına uygun farklı elektronik seçeneklerle yapılandırılabilir.
