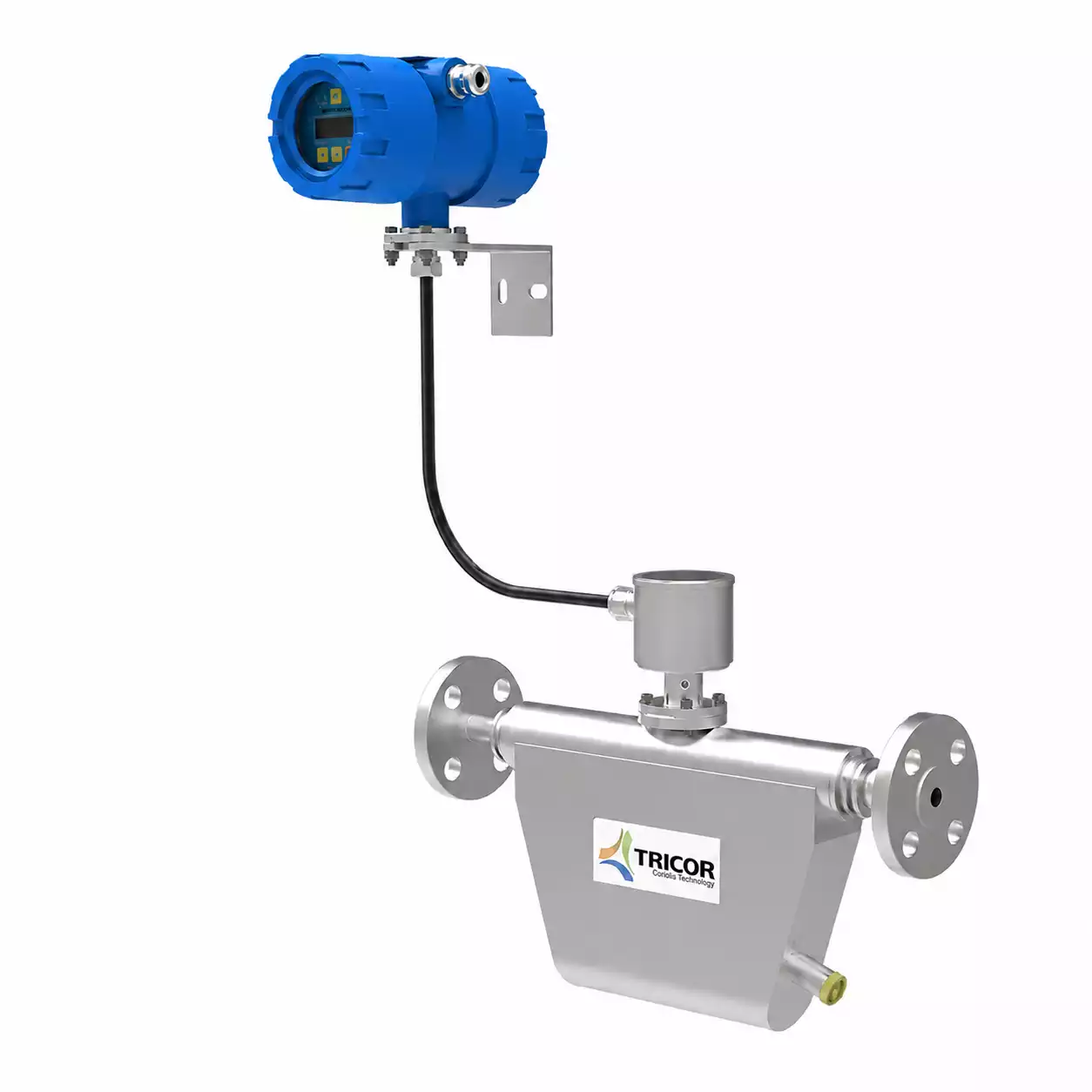

TCM - Coriolis Debimetre
Açıklama
TRICOR Coriolis ürünlerinin benzersiz tasarımı ve özel üretim yöntemleri; yüksek doğruluk, tekrarlanabilirlik ve proses gürültüsüne karşı dayanıklılık sağlayan, mükemmel şekilde dengelenmiş ölçüm tüpleri sunar.
TRICOR Coriolis debimetreler, kullanıcı dostu yapıları sayesinde kutudan çıkar çıkmaz kolay kullanım ve hızlı devreye alma imkânı sağlar. Servis ekibimiz; özel proses bağlantılarından önceden programlanmış transmitter parametrelerine ve raporlama tercihlerine kadar gerçek uygulama ihtiyaçlarınıza uygun özelleştirilmiş çözümler sunmak için sizinle birlikte çalışır.

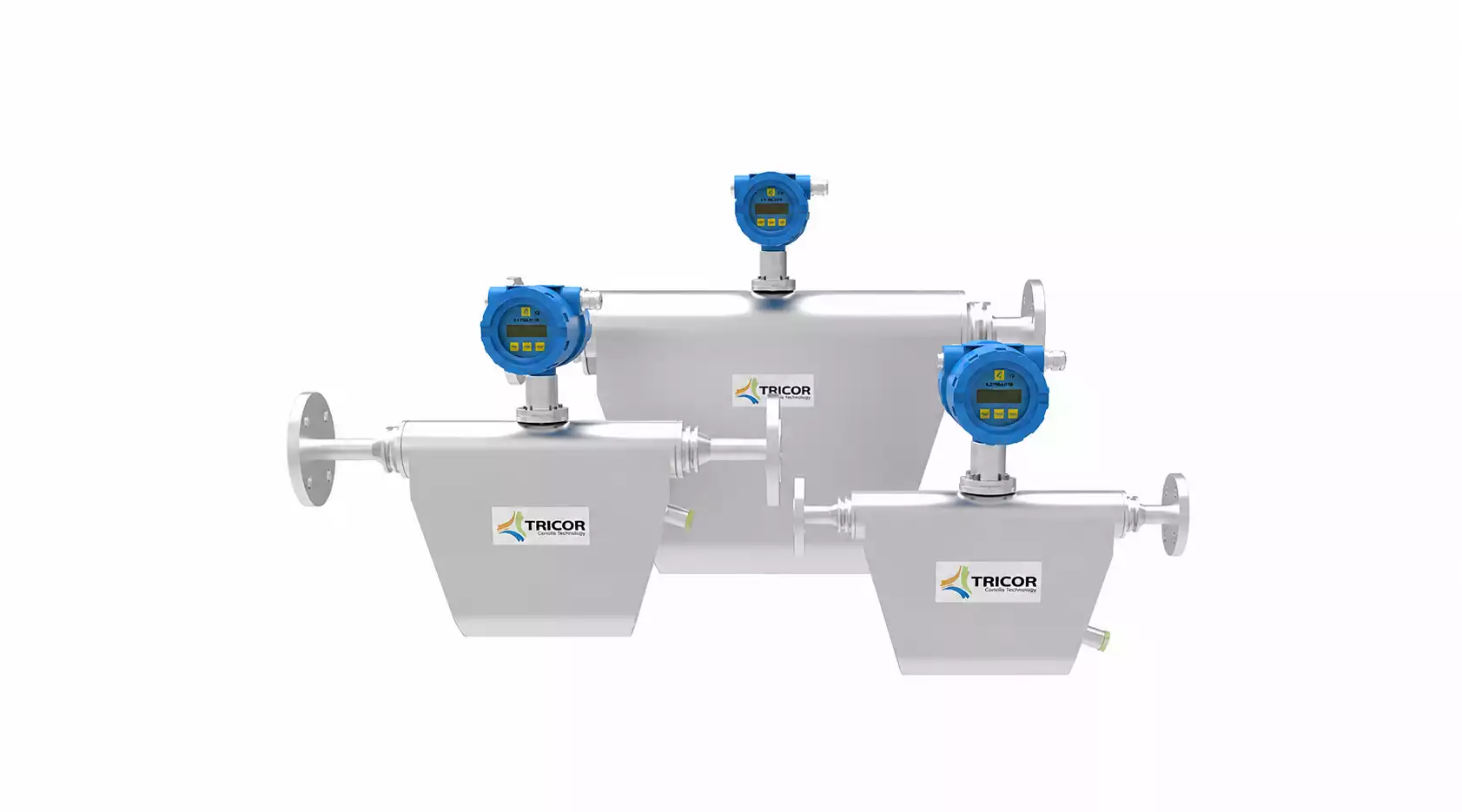

TRICOR Coriolis ürün ailesi, performansa göre ölçeklendirilen fiyat seçenekleriyle geniş bir ürün portföyü sunmaktadır.
Uygulama Alanları
- Kimya ve petrokimya endüstrisi
- Petrol ve doğal gaz uygulamaları
- Gıda ve içecek üretimi
- İlaç ve kozmetik endüstrisi
- Boya, kaplama, reçine ve yapıştırıcı üretimi
- Deterjan ve temizlik kimyasalları üretimi
- Otomotiv ve yakıt ölçüm sistemleri
- Hassas dozajlama, dolum ve harmanlama prosesleri
- Katkı maddesi ve kimyasal enjeksiyon sistemleri
- Yükleme, boşaltma ve ürün transfer uygulamaları
- Yoğunluk ve konsantrasyon takibi
- Yüksek basınçlı proses hatları
- Patlayıcı ortam ve tehlikeli saha uygulamaları
- Kütlesel ve hacimsel debinin eş zamanlı izlenmesi
- Proses sıcaklığı ve akışkan yoğunluğunun ölçülmesi
Ölçüm Doğruluğu:
Debi değerinin ±%0,1’i
Sıfır Noktası Kararlılığı:
Tam skalanın ±%0,01’i
Tekrarlanabilirlik:
Debi değerinin ±%0,05’i
Maksimum Debi:
- TCM 0325: 325 kg/sa | 12 lb/dk | 325 L/sa | 1,43 gpm | 49 varil/gün (ABD)
- TCM 0650: 650 kg/sa | 24 lb/dk | 650 L/sa | 2,86 gpm | 98 varil/gün (ABD)
- TCM 1500: 1.500 kg/sa | 57 lb/dk | 1.500 L/sa | 6,82 gpm | 234 varil/gün (ABD)
- TCM 3100: 3.100 kg/sa | 114 lb/dk | 3.100 L/sa | 13,65 gpm | 468 varil/gün (ABD)
- TCM 5500: 5.500 kg/sa | 202 lb/dk | 5.500 L/sa | 24,22 gpm | 830 varil/gün (ABD)
- TCM 7900: 7.900 kg/sa | 290 lb/dk | 7.900 L/sa | 34,78 gpm | 1.193 varil/gün (ABD)
- TCM 028K: 28.000 kg/sa | 1.029 lb/dk | 28.000 L/sa | 123,3 gpm | 4.227 varil/gün (ABD)
- TCM 065K: 65.000 kg/sa | 2.388 lb/dk | 65.000 L/sa | 286,2 gpm | 9.812 varil/gün (ABD)
- TCM 230K: 230.000 kg/sa | 8.450 lb/dk | 230.000 L/sa | 1.013 gpm | 34.720 varil/gün (ABD)
Standart Çalışma Basıncı:
- TCM 0325: 2.900 psi / 200 bar
- TCM 0650: 2.900 psi / 200 bar
- TCM 1500: 2.900 psi / 200 bar
- TCM 3100: 2.900 psi / 200 bar
- TCM 5500: 5.000 psi / 345 bar
- TCM 7900: 1.450 psi / 100 bar
- TCM 028K: 1.450 psi / 100 bar
- TCM 065K: 1.450 psi / 100 bar
- TCM 230K: 1.450 psi / 100 bar
Sıcaklık:
- Sıcaklık tekrarlanabilirliği: ±0,36 °F (±0,2 °C)
- Sıcaklık doğruluğu: ±1,8 °F ± okunan değerin %0,5’i (±1 °C ± okunan değerin %0,5’i)
- Proses sıcaklığı:
- Standart: -40 °F ila +212 °F (-40 °C ila +100 °C)
- Opsiyonel: -76 °F ila +392 °F (-60 °C ila +200 °C)
Yoğunluk:
- Yoğunluk ölçüm aralığı: 2.500 kg/m³ veya 2,5 g/cm³’e kadar
- Yoğunluk doğruluğu: ±1,0 kg/m³ veya ±0,001 g/cm³
- Yoğunluk tekrarlanabilirliği: ±0,5 kg/m³ veya ±0,0005 g/cm³
Yapı Malzemeleri:
- Ölçüm tüpleri: 1.4404 / AISI 316L paslanmaz çelik
- Gövde: 1.4404 / AISI 316L paslanmaz çelik
Daha ayrıntılı malzeme bilgileri için teknik veri föyüne veya ürünlere ait teknik özellik föylerine bakınız.
Ex Sertifikaları:
- cCSAus: Class I, Division 1; Group A, B, C, D veya C, D; T2…T4
- ATEX:
- Zone 1: Group IIC veya IIB, T2…T4
- Zone 2: II 3G Ex nA IIC T2…T4 Gc
- IECEx: Zone 1, Group IIC veya IIB, T2…T4
- EAC (TR-CU): Group IIC veya IIB, T2…T4
Üçlü Onay:
cCSAus + ATEX + IECEx: Zone 1, Group IIC veya IIB, T2…T4 ve Class I, Division 1, Group A, B, C, D veya C, D, T2…T4.
Belirtilen debi doğruluğu; tekrarlanabilirlik, doğrusallık ve histerezis etkilerinin birleşimini kapsar.
